环通机电图解变频器控制面板上各个按键的功能

发布日期：2020-05-08 作者：东莞环通机电小编点击：

今天东莞环通机电有几个新客户咨询松下变频器，有问到变频器控制面板上的各个按键的功能，东莞环通机电为大家图解这些按键的功能！

一.从控制原理来说，大部分变频器是大同小异的，都是通过交-直-交环节变频；

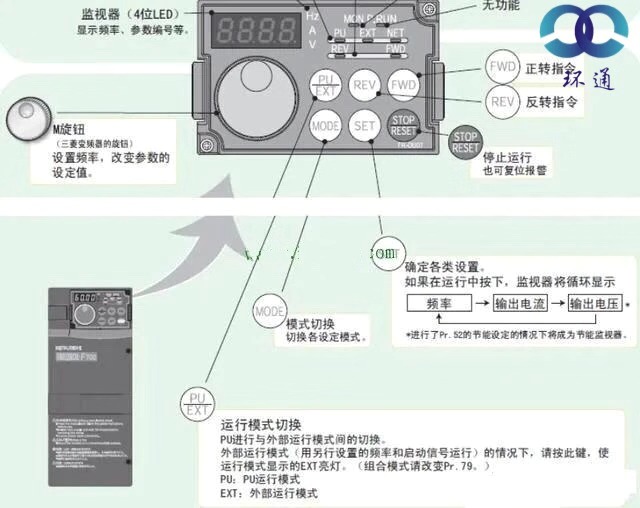

二.对于控制面板来说，不同品牌的变频器操作面板的功能是不一样的，例如：三菱的变频器，从控制面板图可以看出，变频器的操作面板是由六个防水密封按键构成，其中只有一个按键，既可以作为停止键又可以作为复位键来用，可以说它是一个复合键具有双重功能,当需要停止变频器时或者变频器在运行过程中报警保护时就可以按这个按键停止工作，回到加电的初始状态。

另一个复合按键是PU/EXT键，是一个运行模式切换键，按一下这个键，可以在面板操作模式下运行，外部端子控制就不起作用了，再按一次又回到外部端子操作模式了，这样外部信号端子可以控制变频器的运行。剩下的都是单一的功能键，比如REV键是面板操作模式的反转运行操作键，在面板操作模式下按下这个按键电机就反转。


FWD键是面板操作模式的正转运行操作键，在面板操作模式下按下这个按键电机就正转。SET键是确定各类参数设置键，MODE 键是操作模式的切换键等。

以上就是东莞环通机电分享的功能键图解，更多品牌的变频器图解，如松下变频器，台达变频器，可以致电咨询我们东莞环通机电！
